应用实例
土木建筑工程施工工法案例介绍
项目结构补强
(a) 墙、梁、柱结构裂缝，钢板补强工法
(b) 墙、梁、柱结构裂缝、DIY(手动)结构补强工法
(c) 屋顶隔热、防水胶
(d) 高科技碳纤维玻璃纤维与环氧树脂复合材料之补强
(e) 新旧水泥结构黏合潮湿水中施工材料
(f) 钢筋外漏锈蚀、混凝土酥松之补强

A.墙、梁、柱结构裂缝，钢板补强工法

一、环氧树脂补强胶系列产品

产品介绍

  • 品名 重量
    混合比     黏度
    (CPS/25℃)     可使用时间
    (25℃/100)分         适用范围
  • 2105A 100 800~1200 80
    2105B 50 400~600
    水泥混凝土之墙、梁、柱面之裂缝、剥落、灌注补强、固化时间快、 结构性佳。
  • 2100A 100 800~1200 120
    2100B 50 300~500
    水泥混凝土之墙、梁、柱面之裂缝、剥落、灌注补强、 固化时间快、 结构性佳
  • 2090A 100 800~1200 190
    2090B 50 500~800
    水泥混凝土之墙、梁、柱面之裂缝、剥落、钢板灌注补强、固化时间长、低发热、无气泡、结构性佳
  • 1036A 100 不垂流 60
    1036B 100
    膏状砂粒性、钢板补强封口用、D.I.Y裂缝补强封口用， 石材、假山造景接合用
  • 1351A 100 不垂流 30
    1351B 100
    膏状砂粒性、钢板补强封口用、D.I.Y裂缝补强封口用， 装璜壁材填缝口、石材、假山造景接合用
  • 1037A 100 不垂流 35
    1037B 100
    轻质树脂砂浆、比重小于 1、楼板钢筋外漏：修补、造 型、塑材用

(请向左右滑动)

B.墙、梁、柱结构裂缝，D.I.Y(手动)结构补强工法

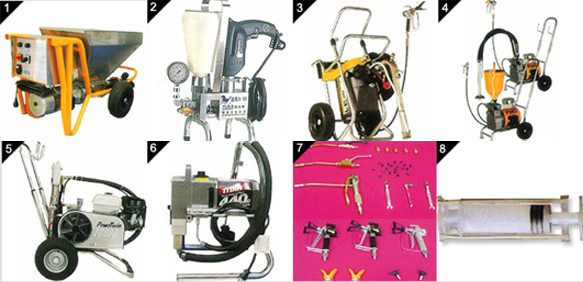

二、环氧树脂钢板、裂缝补强电动灌注机及周边设备

1.高度黏螺旋输送机 F-15
2.手提式灌注机 R101
3.灌注喷漆两用机型 F-31
4.灌注喷漆两用机型F-350
5.水泥沙浆、弹性水泥地坪，专用喷涂机型10000
6.灌注喷漆两用机型 440E
7.高压灌注周边设备
8.手动裂缝注入器

施工方式

  • 将裂缝用磨棒磨V型沟，以手动或自动压送基座，对准裂缝以25cm间距，再用封口胶1036A/B贴附隙缝上。
  • 再用封口胶将V型沟封闭
  • 俟封口胶硬化后用注入器，将环氧树脂配固化剂2100A/B，打入基座内利用基座本身收缩返原能力．将环氧树脂注入裂缝内，完全硬化後，其结构较原结构强五倍。
  • 注入器

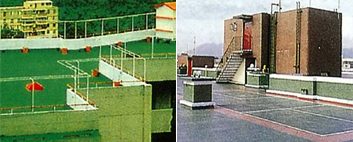

C.屋顶隔热、防水胶

阳光、空气、水、大自然赋予人类最好的生存三要素，但阳光之中紫外线，空气之中氧化、水分之潮湿造成建筑物（大楼、厂房）之锈蚀剥落漏水。因此必须借助有隔热、防水效果的轫性环氧树脂及隔热霜。

施工方式

1.首先素地处理: 使用电动磨石机、磨除表面之水泥浮硷层膜，并磨平水泥镘刀接痕及残余颗粒。若油污、青笞需特别处理，并使用表面粗化平整，以吸尘机吸除砂粒杂物，灰尘、潮湿区须以火或电热烘干。
2.防水隔热处理:
  • 底胶：增加水泥面与面胶之密着性(使用量0.3kg/m2)，2040A为主剂配2040B(固化剂)=2:1两剂充分搅拌混合以毛刷或滚涂刷 ，均匀涂布在其上，与水泥面充分渗透密合，效果佳，俟不黏手才可以做面涂。
  • 面胶：隔热、防水(使用量0.8~1 kg/m2)
    1016AT(调色)为主配剂1016BT(固化剂) =4:1两剂充分搅拌混合，以镘刀或毛刷均匀涂布在底胶上，要求平整，俟二天后才可上踩。

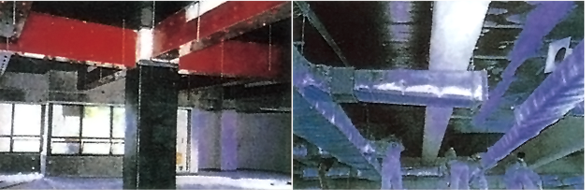

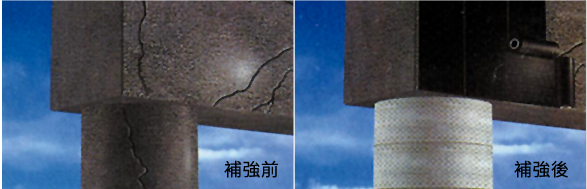

D.高科技碳纤维玻璃纤维与环氧树脂复合材料之补强

  • 特性
  • 重量轻：碳纤维复合材校之重量为钢板之1/5易施工。
  • 抗张力优：其张力强度较钢板强10倍，可加强高架桥、捷运之防震补强。
  • 耐久性佳：在加速暴露之测试报告，可维持30年的自然暴露环境。
  • 易操作：工作时间较短，易于安装且免维护。
  • 物性佳。
  • 碳纤维/玻璃纤维补强复合材料

(1) 碳纤维布之拉伸试验

  • 样品名称 试片宽度(m/m) 试片厚度(m/m) 抗拉强度(kgf/cm2)
  • 碳纤维布 25.4 0.1 21184

(请向左右滑动)

(2) 碳纤维、玻璃纤维用环氧树脂复合材料系列

  • 品名 混合比 黏度
    (CPS/25℃)     可使用时间
    (100g/25℃)分         适用范围
  • 1210A 100 15000~25000 60
    5340B 50
    耐酸硷性，适合混泥土底、中涂，湿润面，污水池，化学池，游泳池。
  • 1210A 100 15000~25000 120
    2100B 50
    高黏度型，适立面、仰面接着施工，碳纤或玻纤补强施工最适用。

(请向左右滑动)

(3) 碳纤维与环氧树脂复合後之抗拉强度

  • 试体样品 平行部宽度(m/m) 抗拉荷重厚度(m/m) 抗拉荷重(kgf) 抗拉强度(kgf/cm2)
  • 1 25.36 1.22 2420 7822
  • 2 25.34 1.22 2390 7731
  • 3 25.58 1.22 2530 8107
  • 4 25.48 1.21 2245 8255

(请向左右滑动)

E.新旧水泥结构黏合潮湿水中施工材料

1.环氧树脂与水泥混凝土之界面黏着剂
   旧水泥混凝土黏着新水泥混凝土之黏着剂

  • 品名 混合比 黏度
    (CPS/25℃)     可使用时间
    (100g/25℃)分         适用范围
  • 2040A 100 8000~12000 100
    2040B 50
    湿润面、新旧水泥接着剂湿润面壁材，不垂流涂料、水性涂料、反潮地面。
  • 3118A 100
    3118B 100 2000~6000 50
    水 100
    湿润面、反潮地面、混凝土水泥面、底涂、面涂、透气性防壁癌树脂砂浆。

(请向左右滑动)

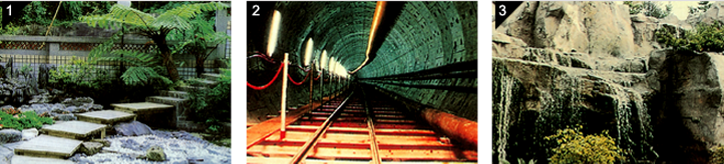

2.隧道、码头、河川、地下铁道、护河岸止水，湿润水泥面之防水修补工程，
   雨天室外修补防水工程之环氧树脂修补胶

性状

  • 品名 混合比 黏度
    (CPS/25℃)     可使用时间
    (25℃/100g)分     比重
    (20℃)     抗压强度
    ASTM D695     抗弯强度
    ASTM D790     抗拉强度
    ASTM D638
  • 5119A 100 5119SB 50 2000~5000 30 1.098 1000
    (kgf/cm2)     900
    (kgf/cm2)     600
    (kgf/cm2)
  • 5119A 100 5119LB 50 2000~5000 60 1.091 900
    (kgf/cm2)     600
    (kgf/cm2)     500
    (kgf/cm2)
  • 5119AP 100 5119BP 100 膏状(不垂流) 30 1.41 - - -

(请向左右滑动)

施工方式

1.取5119A两份配5119SB或5119LB一份，两剂充分混和後，倒入或灌入水中隙缝或涂布物上，
   约12~24 hrs (25°C)即初期硬化。(此为液状物)
2.取5119AP一份，配5119BP一份，两剂充分混合後，可以水中涂布、施工、接着。( 此为膏状物)

F. 钢筋外露锈蚀、混凝土酥松之补强

注意事项 :

  • 混凝土酥松及钢筋外肉锈蚀部分做彻底刮除、清除。
  • 清除後配2040A/B底胶，做刷涂保护界面层。
  • 界面接着层固化後，即选择夏天或冬天型，外漏严重选择轻质树脂砂浆，外漏轻微者选择重质树脂砂浆，如:1351A配1351B混合搅拌均匀後即可补强、补平。

产品介绍

  • 品名 混合比 黏度
    (CPS/25℃)     可使用时间
    (100g/25℃)分     适用范围
  • 2040A 100 2040B 50 8000~12000 100 新旧混凝土之界面接着剂
  • 1037A 100 1037B 100 不垂流 35 冬天型轻质树脂砂浆比重小于1之修补面材
  • 1038A 100 1038B 100 不垂流 75 夏天型轻质树脂砂浆比重小于1之修补面材
  • 1351A 100 1351B 100 不垂流 30 冬天型重质树脂砂浆比重大于2之修补面材
  • 1352A 100 1352B 100 不垂流 75 夏天型重质树脂砂浆比重大于2之修补面材
